產品描述

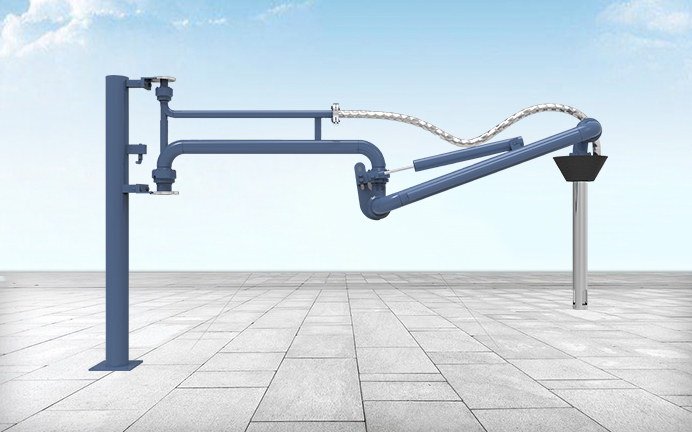

　　流體裝卸臂又稱鶴管，由轉動靈活，密封性好的旋轉接頭與鋼性彎頭及管道連接起來，用于裝卸棧橋儲運管線與公路、鐵路槽車之間液體或氣體產品傳輸的專用設備。

　　關鍵部件旋轉接頭采用合金鋼及不銹鋼材質，采用精密數控機床加工，內藏雙滾道支承結構，能夠承受苛酷的軸向、徑向及力矩負荷，轉動靈活、可靠、無泄漏。內部密封圈結構獨特，采用耐磨、耐腐蝕的增強聚四氟乙烯PTFE，內嵌不銹鋼骨架，密封面經拋光處理，耐磨性能極佳，密封性能優越、可靠。組件彈簧缸平衡機構設計合理，能使裝卸臂在操作范圍內隨遇平衡，避免裝卸臂因不平衡而出現碰撞現象，無需再使用笨重的配重鐵，使操作靈活、安全。

產品參數

管道材質：碳鋼、不銹鋼、襯管
適用介質	各種液態和氣態產品
公稱口徑	DN50 — DN150
設計溫度	-196°C — 250°C
設計壓力	-0.08 Mpa — 6.0 Mpa
管道材質	碳鋼、不銹鋼、襯管

產品特點

使用范圍：

1、用于槽車頂部敞開式和密封式或底部裝卸操作;

2、在裝卸工程中，在槽車正常移動范圍內與槽車隨動;

3、可采用手動或氣動操作;

4、平衡可通過彈簧缸來實現;

5、有多種附件可供選配以實現安全操作或環境保護;

6、管道可采用碳鋼，不銹鋼或PTFE襯碳鋼等材質制造;

7、適用于汽、煤、柴油、液態化工介質的汽、火車頂部裝卸。卸車裝置可不需另配管道泵，潛油泵可采用氣動或液動方式。其他介質可選型相應型號的鶴管;

性能特點：

1、所有承壓主管道焊縫采用氬弧焊，完全符合HG/T 21608-96標準;

2、佩帶優質合理的靜電接地系統，靜電電阻小于2歐，安全性能可靠;

3、結構合理，以最小的臂尺寸，來實現最大的包絡范圍;

4、在裝卸作業中，隨槽車在正常范圍內移動，發揮充分的可撓性;

5、管道材質可選用碳鋼、不銹鋼、低溫鋼、鋁、玻璃鋼、內襯四氟等;

6、按左側型或右側型設計制造，結構形式也可根據現場需要專門設計;

7、可配置可靠的液動、氣動或電動操作系統，安全的報警系統;

8、可實現自動化作業，PLC控制，方便作業、檢修;

9、靈巧多樣的附件用以實現環境保護盒安全操作;

10、優質的表面處理和涂層，使設備具有良好的耐候性;

產品價格

　　每一套AL1403頂部裝卸鶴管都為客戶量身定做!

　　每一套AL1403頂部裝卸鶴管都因配置不同有異!

　　如您需要了解AL1403頂部裝卸鶴管詳細價格信息，可直接拔打深奧圖全國統一銷售熱線：180 2531 4683

　　根據您所需的配置我們會提供精準的報價，短時間內讓您獲取所需要的信息!

　　中國液體危化品智能儲運系統設備生產廠家——深奧圖竭誠為您服務!
